Kelz,
St. Michael

Reinigung und Umbau der Orgel

Die Orgel mit 20 klingenden Registern wurde 1934 von der Orgelbaufirma Stahlhut aus Aachen erbaut und besaß zu Beginn der Arbeiten bis auf zwei Register (Dolce 8', ersetzt durch 2', Posaune 16') wohl noch die ursprüngliche Disposition. Der originale Spieltisch wurde nach Kriegsschäden wahrscheinlich um 1950 herum ersetzt. Die elektrische Anlage der Orgel funktionierte durch Verschleiß und z.T. minderwertiges Material nicht mehr zuverlässig. Aufgrund der textilisolierten Verdrahtung war ein Weiterbetrieb auch aus sicherheitstechnischen Überlegungen heraus nicht mehr zu verantworten. Die Verkabelung der Orgel wurde komplett ausgetauscht und den heutigen Sicherheitsvorschriften entsprechend ausgeführt. Die Ansteuerung erfolgt nun über ein Bussystem, wodurch die originalen Tasten- und Registerkontakte erhalten werden konnten.

Das Instrument war durch eine unglücklich gewählte Windladenaufstellung kaum stimmbar. Die Pfeifen von Praestant 4' -dem Haupt-Stimmregister- und der Mixtur im Hauptwerk waren im Durchgang zum Turmraum direkt unter der Gewölbekappe aufgestellt; mit der Folge, dass die Pfeifen durch starke Temperaturschwankungen ständig verstimmt waren, ein Nachstimmen aber durch die Aufstellung fast unmöglich gemacht wurde.

Die Windversorgung war im ungedämmten Turmraum untergebracht, wodurch temperaturbedingte Verstimmungen im Sommer und Winter unausweichlich waren. Hier wurde eine gedämmte Trennwand eingezogen, um alle Baugruppen der Orgel klimatisch dem Kirchenraum anzugliedern. Im neu entstandenen Raum ist nun die Windanlage und das Pedalwerk aufgestellt, die Wandöffnung zum Kirchenraum ist vollständig geöffnet worden.

Das Pedalwerk war aufgeteilt: die tiefen Pfeifen standen unerreichbar hinter der Hauptwerkslade im linken Gehäuseteil, der Diskant war noch hinter Praestant 4' und Mixtur ebenfalls unter dem Gewölbe aufgestellt. Dort konnten die Posaunenbecher nicht eingebaut werden.

Im Schwellwerk war eine Erweiterungs-Windlade (für die Oberkoppel) über der normalen Windlade montiert und machte den Diskantbereich der Schwellwerks- Pfeifen - zusätzlich erschwert durch das Schwellwerksgestänge und Windkanäle - sehr unzugänglich. Diese Extensionslade wurde ebenfalls versetzt.
Der elektropneumatische Betätigungsapparat für die Schwellerjalousie wurde durch eine moderne elektrische Ansteuerung ersetzt.

Die festliche Wiedereinweihung des Instrumentes erfolgte am Sonntag, dem 24. August 2014 in einer Festmesse mit Weihbischof em. Karl Reger, Aachen. An der Orgel: Regionalkantor Hans-Josef Loevenich, Düren.

Die Arbeiten wurden begleitet und abgenommen von Bernd Godemann, Orgelsachverständiger des Bistums Aachen.

Disposition

Pedal C - f '

> Die Orgel

Disposition und Beschreibung

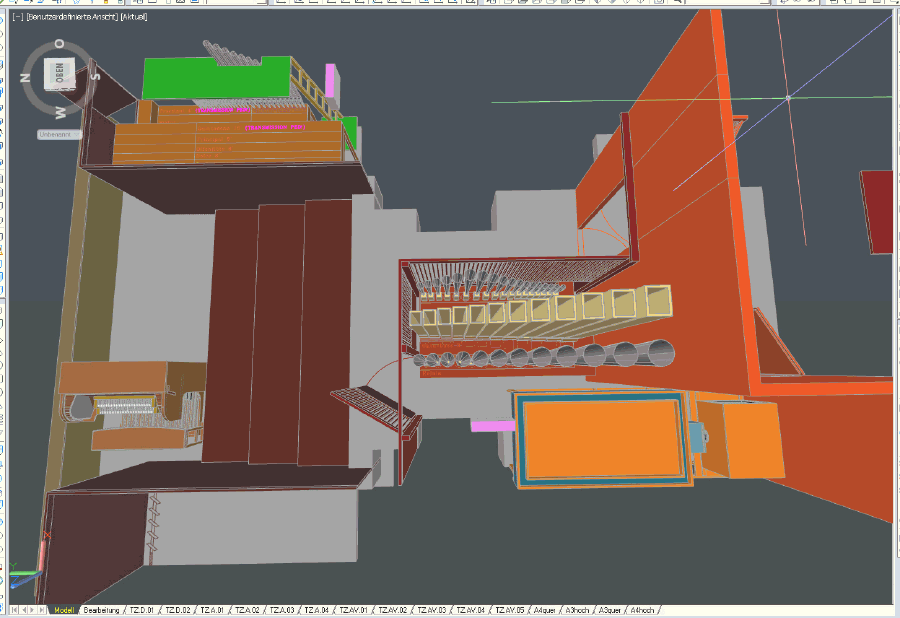

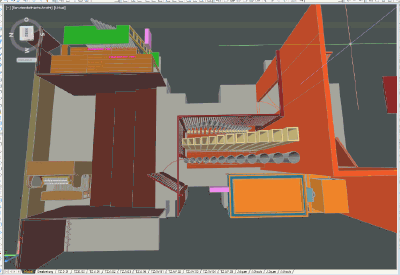

Übersicht über die neue Windladenaufstellung aus der Planungsphase:
am linken oberen Bildrand sieht man das Hauptwerk, hinter der großen Windlade ist die ehemals im Durchgang platzierte Praestant- bzw. Mixturenlade aufgestellt, ein Laufboden über den Pfeifen (grün) ermöglicht das Stimmen der tiefen Pfeifen der vorderen Lade.

In der Bildmitte stehen nun die Pedalpfeifen auf Bass- und Diskantwindlade, daneben ist der Winderzeuger und der Vorbalg der Windanlage aufgestellt. Die (hier orange dargestellte) neue Trennwand ist so gestaltet, dass die Glockenöffnung im Turmraumboden frei geblieben ist.

Am unteren linken Bildrand steht das Schwellwerksgehäuse, hier ohne Windlade(n) und Schwellerjalousien dargestellt.

Hauptwerk C - g''' ( I. Manual )

Schwellwerk C - g'''' ( II. Manual )

Spielhilfen:

freie Pedalkombination (Pedal I / Pedal II, Umschalter in den Klaviaturbacken)

Handregister, Freie Kombination, vier feste Kombinationen: P, MF, F, Tutti

Zungenabsteller

Registerschweller
